Instrumentos de control superficial rugosimetro de precision portatil tesa hommel rugosímetro



Rugosímetros y perfilómetros. rugosimetro de precision portatil tesa hommel rugosímetro


rugosímetro portátil TRL400

rugosímetro portátil TRL400Rugosímetro TIME TRL400

El rugosímetro portátil TRL400 es un medidor de rugosidad sin contacto mediante un palpador láser.


  • Alta velocidad, medición sin contacto, ideal para la detección de valores Ra o control de calidad de la pieza
  • Contiene un sensor fotoeléctrico de alta sensibilidad
  • Contiene un chip para el procesamiento de datos.
  • Batería de alta capacidad  Lithiun-ion
  • Transferencia de datos con el interface RS232
  • Apagado automático
  • Memoria para 64 grupos de modelos y 88 juegos de datos
  • Software de calibración para rectificar los valores de medición
  • Rango de medición  10nm ≤ Ra ≤ 1.0 mm





RUGOSIMETRO PORTATIL RUGOSURF 10 TESA

Rugosímetro TESA RUGOSURF 10 pdf en ingles rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro TESA RUGOSURF 10

rugosimetro de precision portatil tesa hommel rugosímetro

El rugosímetro Rugosurf 10 Instrumento compacto, robusto y polivalente – Permite un control fácil del estado de las superficies mediante los parámetros de rugosidad – Gran variedad de palpadores para las aplicaciones más dispares – Con tolerancias para los parámetros.

• Palpador intercambiable. Su rotación sobre 90° permite medir

en espacios de difícil acceso.

• Gran autonomía. Conectable a la red eléctrica o con batería para utilizar en la máquina-herramienta.

• Memorización, impresión y transferencia de los valores al PC

(máximo 30). rugosimetro de precision portatil tesa hommel rugos

• Salida digital RS 232 para posterior tratamiento de los resultados de medida.

• Apagado automático tras 40 segundos de no utilización. Preserva la autonomía de la batería.

• Interpretación simple y rápida de los resultados obtenidos en

la medida de los parámetros con tolerancias.

Rugosimetro de precision portatil tesa hommel rugosímetro

RUGOSIMETRO PORTATIL RUGOSURF 10G TESA
Rugosímetro TESA RUGOSURF 10 G
pdf en ingles rugrugosimetro de precision portatil tesa hommel rugososímetro

Rugosímetro TESA RUGOSURF 10 G

El rugosímetro Rugosurf 10 G Instrumento portátil , compacto y polivalente utilizado para la producción, para el control de entrada y en el laboratorio de medida. Establece los parámetros de rugosidad según las normas ISO 4287:1997/JIS B0601:2001, DIN e ISO 12085:1998 (MOTIF o CNOMO).

• Pantalla gráfica para una visualización óptima de los parámetros y de los perfiles medidos, TFT color 2".

• Visualización directa de los valores medidos y de los perfiles calculados.

• 33 parámetros de rugosidad disponibles.

• Funciona tanto enchufado a la red como con una batería de larga autonomía.

• Memoriza, imprime y trasfiere al PC los resultados de más de

1000 operaciones de medida.

• Parámetros con tolerancias.

• Menús en varios idiomas.

• Salida digital RS 232 para conectar una impresora o a un PC

con el programa TESA RUGOSOFT 10 (ambos en opción).

dinamómetro dinamómetrorugosimetro de precision portatil tesa hommel rugosímetro

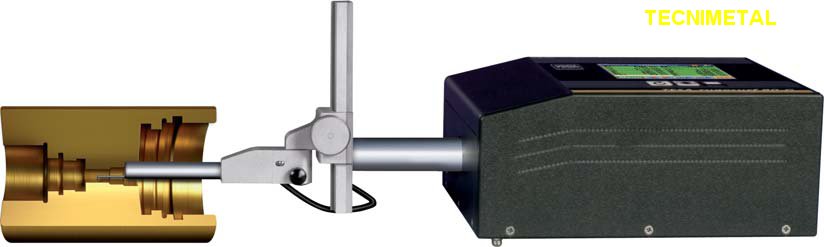

RUGOSIMETRO PORTATIL RUGOSURF 90G TESA
Rugosímetro TESA RUGOSURF 90G
pdf en ingles rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro TESA RUGOSURF 90G


El rugosímetro Rugosurf 90 G es un instrumento polivalente y compacto que ofrece una gran facilidad de manejo – Ideal para las medidas de alta precisión en taller o en laboratorio.

• Parámetros de rugosidad según las normas ISO 4287, 12085 (CNOMO),

13565, DIN 4776 y JIS B0601: 2001.

• Pantalla gráfica TFT, color 3,5".

• 3 contactos de función directas.

• Interfaz gráfico.

• Visualización directa de los valores medidos y de los perfiles calculados.

• Carrera de medida 50 mm / 2 in.

• Campo de medida 1000 μm.

• Palpador intercambiable, con y sin patín.

• Tolerancias para los parámetros.

• Salida digital RS 232 para trasferir los valores a un PC con el programa TESA Measurement Studio (opcional). rugosimetro de precision portatil tesa hommel rugosímetro

 dinamómetro dinamómetro dinamómetro

rugosímetro portatil TR110

Rugosímetro TIME TR110

Rugosímetro TIME TR110


El rugosímetro portátil TR100 es un medidor de rugosidad de bolsillo, económico, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones Técnicas:


Parámetros de Rugosidad: Ra, Rz
Rango de Medición: Ra: 0.05 ~10.0 μm, Rz: 0.1 ~ 50.0 μm
Longitud del Cut-off: 0.25, 0.8 y 2.5 mm
Longitud de Trazo: 6mm
Campo de Medición: 1.25, 4.0 y 5.0 mm
Dimensiones: 125 x 73xX 26 mm
Peso 200g
Temperatura de Operación: 0° ~ 40° C
Alimentación: 2 X 3.6V, baterías de NiCd

Catálogo Rugosímetro TR-110

RUGOSIMETRO PORTATIL CV-R130

Rugosímetro TIME TR110

Rugosímetro TIME TR110


El rugosímetro portátil TR100 es un medidor de rugosidad de bolsillo, económico, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.



RUGOSIMETRO PORTATIL TR200

Rugosímetro TIME TR20

Rugosímetro TIME TR200


El rugosímetro portátil TR200 es un medidor de rugosidad portátil, económico, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones Técnicas:

●Pantalla gráfica extra grande
●13 diferentes parámetros de rugosidad
●Fácil de manejar.
●Indicador de posición del palpador (para una correcta nivelación del palpador)
●Sensor opcional para surcos y hoyos
●6 idiomas disponibles, Ingles, Francés, Alemán, Italiano, Español y Holandés
●Salida de Datos RS232 a una impresora opcional TA220 o PC
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
●Software de fácil operación (opcional)

RUGOSIMETRO PERFILOMETRO PORTAIL TR300

Rugosímetro TIME TR30

Rugosímetro TIME TR300


El rugosímetro TR300 no es solo un rugosímetro portátil, sino también un perfilómetro y medidor de ondulación. Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones Técnicas:

●Pantalla gráfica extra grande
●Filtros RC, PCRC, Gauss
●Fácil de manejar.
●Resolución 0,0001µm/8µm
●Memoria 10 gurpos de datos.
●Salida de Datos RS232
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
Parameters:
R:
Ra, Rp, Rv, Rt, Rz, Rq, RSk, Rku, Rc, RS, RSm, Rlo, RHSC, RPc, Rmr(c), RzJIS, R3y, R3z
W: Wa, Wp, Wv, Wt, Wz, Wq, WSk, Wku, Wc, WS, WSm, Wlo, WHSC, WPc, Wmr(c), WzJIS
P: Pa, Pp, Pv, Pt, Pz, Pq, PSk, Pku, Pc, PS, PSm, Plo, PHSC, PPc, Pmr(c), PzJIS
Rk: Rk, Rpk, Rvk, Mr1, Mr2.



RUGOSIMETRO PERFILOMETRO PORTATIL CV-R190

Rugosímetro CV-R190

Rugosímetro CV-R190


El rugosímetro CV-190 en un equipo fácil de usar con la mas alta calida de medición.

Especificaciones Técnicas:

●Medida sin patín, palpadores intercambiables de medida inductiva.
●Cutt-Off: 0.08mm; 0.25mm; 0.8mm; 2.5mm
●Longitud de medida: Horizontal 60mm Vertical 600µm
●Resolución 0,0001µm
●Diamante de 2µm fuerza de palpado 7mN
●Totalmente controlado por ordenador.
●Base de marmol: 630mm x 400mm x 100mm.
●Columna: 500mm
●Cumple con ISO/DIN/JIS/ASME
Parametros:
Ra; Rz; Rt; Rp; Rv; Rq; RSm; RmaxD; Curva de material


RUGOSIMETRO PERFILOMETRO PORTATIL CV-SE1200 unidad de avance

Rugosímetro CV-R190

Rugosímetro SE-1200


El rugosímetro SE-1200 no es solo un rugosímetro portátil, sino también un perfilómetro y medidor de ondulación. Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones Técnicas:

●Pantalla gráfica extra grande
●Filtros RC, PCRC, Gauss
●Fácil de manejar.
●Resolución 0,0001µm/8µm
●Memoria 10 gurpos de datos.
●Salida de Datos RS232
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
Parameters:
R:
Ra, Rp, Rv, Rt, Rz, Rq, RSk, Rku, Rc, RS, RSm, Rlo, RHSC, RPc, Rmr(c), RzJIS, R3y, R3z
W: Wa, Wp, Wv, Wt, Wz, Wq, WSk, Wku, Wc, WS, WSm, Wlo, WHSC, WPc, Wmr(c), WzJIS
P: Pa, Pp, Pv, Pt, Pz, Pq, PSk, Pku, Pc, PS, PSm, Plo, PHSC, PPc, Pmr(c), PzJIS
Rk: Rk, Rpk, Rvk, Mr1, Mr2.


Patrones visotáctiles RUGOTEST
pdf en ingles rugosimetro de precision portatil tesa hommel rugosímetro

Patrones visotáctiles RUGOTEST

rugosimetro de precision portatil tesa hommel rugosímetro
Para la comparación visotáctil del estado superficial de las piezas.


Juegos de patrones de superficies para procesos individuales de mecanizado según los parámetros de rugosidad ISO rugosimetro de precision portatil tesa hommel rugosímetro

rugosimetro de precision portatil tesa hommel rugosímetro

rugosimetro de precision portatil tesa hommel rugosímetro

Rugosimetros Hommel

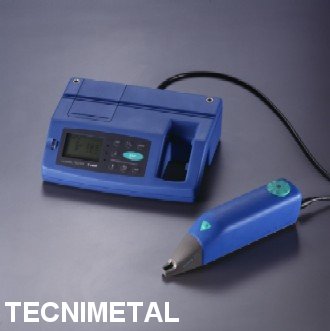

Rugosímetro HOMMEL T-1000 wave.

rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro HOMMEL T-1000 wave.

El Rugosímetro portátil HOMMEL TESTER T1000 WAVE es un equipo móvil que permite medir con plano de referencia. (palpadores sin patín) Adicionalmente a los parámetros de rugosidad, se pueden evaluar también los parámetros de ondulación y de perfil.

  • Resolución máxima: 0,01 µm (rango de medición de : ± 80 µm)

  • Rango de medición, máximo: ± 320 µm (resolución 0,04 µm)  rugosimetro de precision portatil tesa hommel rugosímetro

  • Velocidad variable de palpación

  • Función Datasave para 999 medidas, o 200 perfiles

  • 5 programas de medición · PCMCIA (Opcional) · Tarjeta PC Flash, 8 MB (Opcional) · Salidas por infrarrojos o RS232 · Visualizador LC gráfico retroiluminado

  • Semáforo de tolerancias. · Estadística: 999 medidas; Rango, Media, Max, Min, Desv. estándar.

  • Reconocimiento automático del tipo de palpador

  • Software en Español, Alemán, Ingles, Italiano, Francés...  rugosimetro de precision portatil tesa hommel rugosíme

  • Ajuste automático de las condiciones de medición

  • Impresora gráfica integrada.

  • Unidad de avance Waveline 20 con plano de referencia nivelable integrado, con elevación automática del palpador. Solo para palpadores sin patín.

  • Parámetros: · Rugosidad según DIN EN ISO 4287: Ra; Rz ( Rz4, Rz3, Rz2, Rz1; Rmax; Rt; Rq, RPc, RSm, Rmr(c), Rp, Rpm, R3z, Rz-ISO. · Rugosidad según DIN EN ISO 13565: Rk, Rpk, Rvk, Mr1, Mr2 · Parámetros de ondulación según DIN EN ISO 4287: Wa; Wz (Wz4, Wz3, Wz2, Wz1); Wmax; Wt; WPc, WSm; Wm (c), Wp, Wpm  rugosimetro de precision portatil tesa hommel rugosímetro

  • Parámetros de perfil según DIN EN ISO 4287: Pa; Pz (Pz4, Pz3, Pz2, Pz1); Pmax; Pt; PPc, PSm, Pmr(c), Pp, Ppm · Parámetros Motiv según DIN EN ISO 12085: R; Rx; AR; W; Wx; Wte;AW; P dc (CR, CL, CF) · Parámetros JIS - B0601 Rz-JIS; Rmax-JIS.

  • El suministro estándar incluye: Unidad de alimentación con cable Unidad de avance Waveline 20 con cable Palpador de rugosidad TKL300 Certificado de calibración de fabrica 2 rollos de papel de impresora Maleta de transporte.

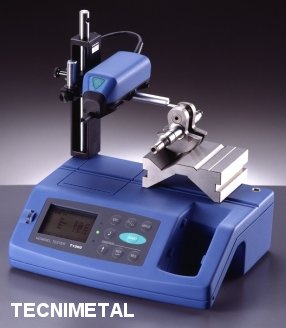

Rugosímetro HOMMEL T1000 Basic.
rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro HOMMEL T1000 Basic.

El Rugosímetro portátil HOMMEL TESTER T1000 básico proporciona a un sistema móvil la capacidad de un puesto de medida estático. Su funcionamiento fácil y seguro, su gran precisión, la indicación clara de los resultados, la flexibilidad y la adaptación individualizada a su aplicación son sólo algunas de sus capacidades.

  • El palpador puede medir axialmente en 90º ·

  • Resolución máxima: 0,01 µm (para un rango de medición de ± 80 µm) ·

  • Rango de medición, máximo: ± 320 µm (resolución 0.04 µm)· rugosimetro de precision portatil tesa hommel rugosímetro

  • Función Datasave para 999 medidas, o 200 perfiles. · 5 Programas de medición.

  • Salidas por infrarrojos o RS232.

  • Visualizador LC gráfico retroiluminado.

  • Semáforo de tolerancias.

  • Reconocimiento automático del tipo de palpador.

  • Ajuste automático de las condiciones de medición. · Impresora gráfica integrada.

  • Software en Español, Alemán, Ingles, Italiano, Francés... rugosimetro de precision portatil tesa hommel rugosímetr

  • Estadística: 999 medidas; Rango, Media, Max, Min, Desv. estándar. rugosimetro de precision portatil tesa hommel rugosímetro

  • Unidad de avance LV16, incluyendo palpación transversal (longitud de palpación 16 mm)

  • Parámetros: Rugosidad según DIN EN ISO 4287: Ra, Rz, Rz4, Rz3, Rz2, Rz1; Rmax; Rt; Rq, RPc, RSm, Rmr©, Rp, Rpm, R3z, Rz-ISO. Rugosidad según DIN EN ISO 13565: Rk, Rpk, Rvk, Mr1, Mr2. Parámetros Motiv (Normas Francesas) según DIN EN ISO 12085: R; Rx; AR, P dc (CR, CL, CF). Parámetros JIS(Normas Japonesas) - B0601 Rz-JIS; Rmax-JIS.

  • El suministro estándar incluye: Unidad de alimentación con cable Unidad de avance LV16 con cable Palpador de rugosidad T1E (rango de medición ± 80 mm) Certificado de calibración de fabrica 2 rollos de papel de impresora Maleta de transporte

rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro portatíl HOMMEL T-500.
Enlace T500 rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro portatíl HOMMEL T-500.

Este equipo portátil de medida absoluta, que ya viene calibrado, dispone de la sensibilidad necesaria para poder medir rugosidades muy finas, a nivel de décimas y/o centésimas de micra.

Parámetros : Ra, Rz DIN, Rmax según DIN 4768 / ISO 4287.

                       Ra, Rz ISO, Rt según ISO4287/1. rugosímetro portátilrugosimetro de precision portatil tesa hommel rugosímetro

                       Ra, Rz JIS, Rmax JIS según JIS B601.

                 rugosimetro de precision portatil tesa hommel rugosímetro

Opcionalmente : Pc según Euronorm 49ANSI / ASME B 46.1.

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Opcionalmente : Rpk*, Rpk, Rk , Rvk, Rvk*, Mr1,Mr2 según DIN 4776/ISO 13565.

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Nota : Esta opción sólo está disponible sin archivo de datos.

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Tolerancia superior para : 1 parámetro Ra, Rx, Rmax o Rt etc

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Cut-off :      0.25                 0.8                2.5

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Long.palpación (Lt):

DIN 4768, ISO 4287/1        1.5                  4.8                 15 mm

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Filtro digital :        M1 de fase corregida según DIN 4777

Rango de medida: rugosimetro de precision portatil tesa hommel

                  MB              Recorrido       Resolución

                      1                 +20/-20 mm           10 nm

                                         +20/-60 mm           20 nm

                      2                 +40/-40 mm           20 nm

                                         +40/-120mm          40 nm

Precisión:               Clase 1 según DIN 4772.

Mínimo valor mostrado :        0.01 mm.

Indicación de la posición del palpador:      Mediante barra analógica y valor numérico.

Sistema de medida :  mm y mpulgadas.

Interfaz :  Standard RS 232, serie.

Alimentación :  Batería recargable de 9V.

Peso :   330 gr.                      118 mm x 56 mm x 62 mm.

Velocidad de palpación Vt :

 0.15                0.5            1.0 mm/seg

rugosimetro de precision portatil tesa hommel rugosímetro



Rugosímetro HOMMEL W55.



rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro HOMMEL W55.

En el RUGOSÍMETRO W55 HOMMELWERKE integra tecnología avanzada en el sistema de garantía de calidad de sus clientes. En taller, líneas de producción o laboratorios, el RUGOSÍMETRO HOMMEL W55 se avanza a las exigencias mas innovadoras en sistemas autónomos pero con la posibilidad de estar integrados en redes LAN.

Todas las funciones están basadas en la gran experiencia acumulada por HOMMELWERKE ofreciendo una utilización sencilla e intuitiva. La pantalla táctil TFT de 10” color, representa parámetros, gráficos del perfil real y condiciones de medida,  de un solo vistazo, de manera clara y rápida. rugosimetro de precision portatil tesa hommel rugosímetro
Las teclas de función están concebidas para un trabajo intensivo y continuado en medios de fabricación ó salas de Metrología.
rugosimetro de precision portatil tesa hommel rugosímetro

Funciones principales  rugosimetro de precision portatil tesa hommel rug
• Unidad compacta de aluminio y eficiente para el uso en el taller y/o producción.
rugosimetro de precision portatil tesa hommel rugo
• Cálculo de todos los parámetros más comunes de rugosidad, perfil y ondulación.
• Indicación de tolerancias para todos los parámetros.
• Representación de perfiles P, R y W, así como la curva de ABOTT.
rugosimetro de precision portatil tesa hommel rugosímetro
• Programas de medida creados a través de la pantalla táctil.
• Posibilidad de confección de hasta 30 programas de medida.
rugosimetro de precision portatil tesa hommel rugosímetro
• Funciones estadísticas integradas.
• Archivo electrónico de los resultados de medida.
• Uso cómodo de las teclas de función para los operarios.
• Exportación de datos en formato ASCII
• Compatible con el resto de la gama Wavesystem™ y adaptable a varias unidades de avance, palpadores de rugosidad y columnas de medida.

rugosimetro de precision portatil tesa hommel rugosímetro

El W55 se puede conectar a 3 tipos de unidades de avance y columna: rugosimetro de precision portatil tesa hommel rugosímetro

- WavelineTM 60, con longitud de evaluación hasta 60 mm
- WavelineTM 20, con longitud de evaluación hasta 20 mm
- WavelineTM 16, con longitud de evaluación hasta 16 mm (sólo para palpadores sin patín).

Datos Técnicos

Principio de medida:

Por trazado calibrado

Desviación total según DIN 4772:

Clase 1

Rangos de medidas/resolución:

± 8 μm/1nm; ± 80 μm/10nm; ± 400 μm/50nm; ± 800 μm/100nm; ± 8000 μm/1000 nm

Filtros, longitudes de cut-off:

0.025; 0.08; 0.25; 0.8; 2.5; 8 (mm); seleccionables En -2 a +1 pasos de cut-off; variable desde 0.001 a 80 en pasos de 0.001

DIN 4768

RC, calculado digitalmente [mm], longitudes de cut-off 0.025; 0.08; 0.25; 0.8; 2.5; 8

DIN EN ISO 11562, Parte 1, (50 % Gauss)

Gauss (M1) digital cut-off de 0.025; 0.08; 0.25; 0.8; 2.5; 8

DIN EN ISO 13565-1

2x Gauss (M2) parámetros Rk, cut-off de 0,025; 0,08; 0,25; 0,8; 2,5; 8

ISO 3274/11562

Onda corta long. de cut-off λs; seleccionable en pasos de λc / λs 30; 100; 300

ISO 3274/11562

Desde filtro λf

Velocidad vt

lt – asignado 0.05; 0.15; 0.5 mm/s; variable 0.01 - 2.0 mm/s en pasos de 0.01

Distancias de medida lt

0.48; 1.5; 4.8; 15; 48 mm o variable desde 0.1 – 120 mm

Longitudes de medida lm

0.40; 1.25; 4.0; 12.5; 40 mm o longitudes de cut-off variables

Cut-off λ [mm]

0.08; 0.25; 0.8; 2.5; 8.0

Parámetros de rugosidad: DIN EN ISO 4287                       rugosimetro de precision portatil tesa hommel rugosímetro

Ra; Rz; Rmax; Rt; Rq; Rsk; lmo; lo; Rdq; da; ln; La; Lq; Rz-ISO; R3z; Rpm; Rp3z; R3zm; Rp; D; RPc; Rsm; Rpm/R3z; lr; Rku; tpif; tpia; tpip; tpic; Rt/Ra; Rz1; Rz2; Rz3; Rz4; Rz5; Rmr; Rmr%; Api

Parámetros de rugos. de núcleo: DIN EN ISO 13565

Rpk*; Rpk; Rk; Rvk*; Rvk; Mr1; Mr 2; A1; A2; Vo (70%) 0.01* Rv/Rk

Parámetros de perfil: DIN EN ISO 4287

Pt´; Pp; Pz; Pa; Pq; Psk; PSm; Pdq; lp; Pku; tpaf; tpaa; tpab; tpac; Pmr0; APa; APa%; Pmr; Pmr%

Parámetros de ondulación: DIN EN ISO 4287

Wt´; Wp; Wz; Wa; Wq; Wsk; WSm; Wdq; lw; Wku

Parámetros Motif: DIN EN ISO 12085

R; Rx; AR; Nr; W; Wx; AW; Nw; Wte; Tpaf (CR, CL, CF)

Parámetros de rugos.: JIS B – 0601

Rz-JIS; Rmax-JIS

Estadística

(n, x, S, R, max, min) por programa de medida, desde 1 a 999 medidas

Pantalla y salida de impresión

Resultados de rugosidad; estadísticas; posición perfiles; P-, R-, W-, K-perfiles ratio material; condiciones de medida; tolerancias

Periféricos

de avance: wavelineTM 20; 60; 120; LV16; Columnas de medida: waveliftTM  400; 2 x USB frontales, 2 x USB traseros, LAN 10/100 (RJ45); RS232 (9-PIN-D-Sub)

Alimentación

100 V – 240 Volt, 50-60 Hz, 160 VA

Temperatura de operación sin condensación

+10°C a + 45°C, humedad relativa max. 85%; ΔT 2°C/h

Temperatura de almacenamiento

-20°C a + 50°C

rugosimetro de precision portatil tesa hommel rugosímetro

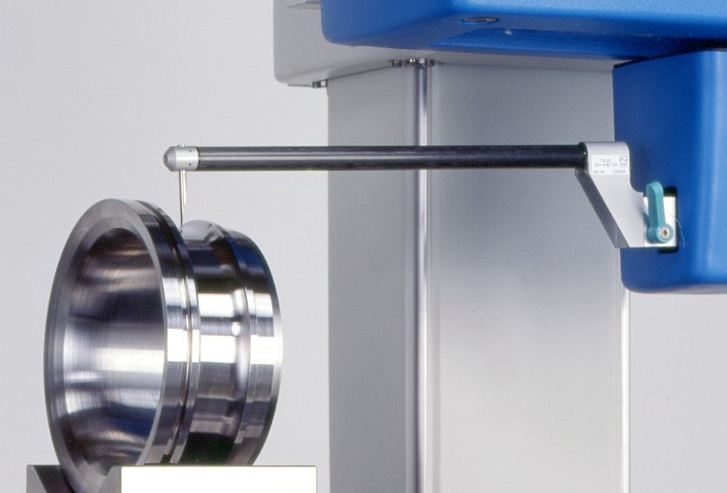

Rugosímetro HOMMEL T8000. SURFSCAN
rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro HOMMEL T8000. SURFSCAN rugosimetro de precision portatil tesa hommel rugosímetro

Como novedad presentamos un programa de medición combinada de rugosidad y perfiles y que junto con un palpador de capacidad 6 mm y una resolución de 6 nm (Nanómetros) permite la medición de rugosidades sobre partes de un perfil.
Consiste en un módulo aplicado al T8000 incorporando un palpador especial.
rugosimetro de precision portatil tesa hommel rugosímetro

Ventajas rugosimetro de precision portatil tesa hommel rugosímetro

rugosimetro de precision portatil tesa hommel rugosímetro
- Adquisición simultánea de rugosidad y perfil
- La evaluación de las especificaciones geométricas y parámetros de rugosidad, son tomados en una misma medida
- Proceso de medida automatizado, desde la medición, hasta la impresión de resultados.
rugosimetro de precision portatil tesa ho
- Gran ahorro en costes de tiempo!
PUEDE EVALUAR:
rugosimetro de precision portatil tesa hommel rugosím
- Formas geométricas:
ángulos, distancias, radios, desviaciones de forma…
- Arcos góticos:
Centros de radio, puntos de contacto.
- Rugosidad y segmentos de perfil:
Selección de segmentos, de parámetros de rugosidad, de filtros…
rugosimetro de precision portatil tesa hommel rugosímetro

OPCIÓN TOPOGRAFÍA rugosimetro de precision portatil tesa hommel rugo

Software HOMMEL MAP TOPOGRAPHIE BASIC
Programa de 32 Bit para representación y análisis de topografía.
rugosimetro de precision portatil tesa hommel rugosímetro
Representación 3D de hasta 256 mediciones del TURBO RUGOSIDAD.
rugosimetro de precision portatil tesa hommel rugosímetro
Iluminación y ángulo de visión, de selección a voluntad. Función Zoom.
rugosimetro de precision portatil tesa hommel rugosímetro
Medición de distancias con 3 puntos de coordenadas libremente seleccionables en direcciones X, Y y Z. Cálculo del ángulo de 3 puntos tomados libremente del perfil Parámetro 3D.
rugosimetro de precision portatil tesa hommel rugosímetro

OPCIÓN CNC rugosimetro de precision portatil tesa hommel rugosímetro
rugosimetro de precision portatil tesa hommel rugosímetro
Módulo con software para la medición completamente automática de la rugosidad mediante el HOMMELTESTER T8000. rugosimetro de precision portatil tesa hommel rugosímetro
Con este software se gobiernan directamente todos los componentes del

Wavesystem™.
Todos los pasos del programa, desde el posicionamiento hasta el archivo de los datos se ejecutan automáticamente.
Se gobiernan los siguientes elementos:
- Unidad de avance Waveline (no es posible usar la Waveline 20).
rugosimetro de precision portatil tesa hommel rugosímetro
- Columna Wavelift CNC.
rugosimetro de precision portatil tesa hommel
- Mesa posicionadora Wavestep XYO

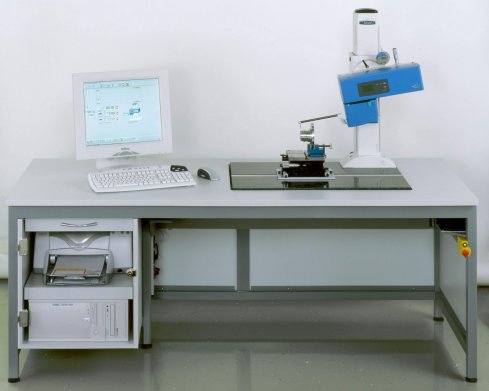

Rugosímetro HOMMEL T8000.



rugosimetro de precision portatil tesa hommel rugosímetro

Rugosímetro HOMMEL T8000.

El rugosímetro de alta gama T8000 para la medición de parámetros de rugosidad de la casa Hommel-Etamic, es completamente configurable pudiéndosele añadir o quitar módulos llegando a medir: Rugosidad, topografía y perfil. rugosimetro de precision portatil tesa hommel rugosímetro

Características Generales: rugosimetro de precision portatil tesa ho

rugosimetro de precision portatil tesa hommel rugosímetro

El software básico contiene: rugosimetro de precision portatil tesa h

· Infinitos programas, de libre estructuración y con valoraciones estadísticas para todos los parámetros.
· Velocidad de palpación proporcional al recorrido de contacto, o bien PROGRAMABLE de 0.0 hasta 2 mm/s, en progresión de 0.01 mm/s, desde 0,1 hasta 250 mm.
· Filtro (cut off)
rugosimetro de precision portatil tesa hommel rugosímetro
· Filtro RC (calculo digital) según DIN 4768
· Filtro digital M1 según DIN 4777 (Gauss 50%)
· Filtro digital M2 (Valoración Rk) según DIN 4776 (Gauss 50%)
· Filtro DIN desde 0.025 hasta 8.0 mm y Variable desde 0.001 hasta 80 mm, en progresión de 0.001.
rugosimetro de precision portatil tesa hommel rugosímetro
· Resolución: 16000 pasos (14 bit) por recorrido de medición
Para un recorrido de lt= 0.48mm 0.06 µm ;para un recorrido de lt= 4,8mm 0,6 µm (8000 valores).
· Recálculo de parámetros con otros filtros (RC, M1, M2) otros cut-off variables..
rugosimetro de precision portatil tesa hommel rugosím

Características técnicas rugosimetro de precision portatil tesa ho

· Parámetros de Rugosidad R según DIN EN ISO 4287:
Rt, Ra, Rq, Rsk, Imo, Io, Rdq, da, In, La, Lq, RzISO, R3z, Rpm, Rz, Rp3z, R3zm, Rp, Rmax, D, Pc,
RSm, Rpm/R3z, Ir, tpif, tpia, tpib, tpic, Rt/Ra, Rz1 hasta Rz5, Rmr0, Api (0.0m), Api (0.0%),
Rmr01 hasta Rmr20).
rugosimetro de precision portatil tesa hommel rug

 · Parámetros de Rugosidad Rk según DIN EN ISO 13565
Rpk*, Rpk, Rk, Rvk*, Rvk, Mr1, Mr2, A1, A2, Vo(70.0 %)0.001*, Rvk/Rk.
rugosimetro de precision portatil tesa hommel rugosímetro

 · Parámetros de ondulación W según DIN EN ISO 4287
Wt*, Wp, Wz, Wa, Wq, Wsk, WSm, Wdq, Iw.

 · Parámetro de Perfiles P según DIN EN ISO 4287
Pt*, Pp, Pz, Pa, Pq, Psk, PSm, Pdq, Ip, tpaf, tpaa, tpab, tpac, Pmr0, Apa(0.0m), Apa(0.0%), Pmr01(0.0m) hasta Pmr20(0.0m).
rugosimetro de precision portatil tesa hommel rugosímetro

 · Parámetros MOTIF (normas francesas)
R, Rx, Ar, Nr, W, Wx, Aw, Nw, Wte, Tpaf CR(0.0%-15.0%), Tpaf CF(15.0%-75.0%), Tpaf CL(75.0%-100.0%), Tpaf01(0.0m) hasta Tpaf20(0.0m).
rugosimetro de precision portatil tesa hommel ru

rugosimetro de precision portatil tesa hommel rugosímetro

rugosimetro de precision portatil tesa hommel rugosímetro



Los parámetros de rugosidad más usuales rugosimetro de precision portatil tesa hommel rugosímetro

Rugosidad media Ra (ISO 4287, DIN 4768) rugosimetro de precision portatil tesa hommel rugosímetro

La rugosidad media Ra corresponde a la media aritmética de los valores absolutos de la desviación del perfil dentro de la longitud de base l. rugosimetro de precision portatil tesa hommel rugosímetro

Rugosidad máxima Rmax (DIN 4768) rugosimetro de precision portatil tesa hommel rugosímetro

La rugosidad máxima Rmax es el valor más alto de la rugosidad aislada Zi en la longitud de evaluación lm. En las normas ISO 4288 y DIN 4287 – Parte 1, el parámetro Rmax es igual a Ry max. rugosimetro de precision portatil tesa hommel rugosímetro

Rugosidad media Rz DIN (DIN 4768) rugosimetro de precision portatil tesa hommel rugosímetro

La rugosidad media Rz es la media aritmética de los 5 valores sucesivos de rugosidad máxima a lo largo de la longitud le. En las normas ISO 4287 y DIN 4762, el parámetro Rz DIN es igual que Ry5. rugosimetro de precision portatil tesa hommel rugosímetro

Como las normas DIN 4768 e ISO 4287 no aplican la misma definición para el parámetro Rz, se diferencian por los nombres Rz DIN y Rz ISO. En la medida del parámetro Rz según DIN, se admite el valor límite definido por la norma Rz ISO mientras no supere el valor Rz DIN. rugosimetro de precision portatil tesa hommel rugosímetro

Los patrones visotáctiles de superficie rugosimetro de precision portatil tesa hommel rugosímetro

Los patrones visotáctiles se emplean desde hace mucho tiempo para controlar el estado de las superficies mecanizadas o tratadas. Estos patrones permiten comparar de forma visual y táctil sus superficies con las superficies de las piezas a controlar. La única condición de su uso está unida al material, que debe ser comparable. En la comparación, la apreciación de la rugosidad de la superficie de la pieza no es cuantitativa, puesto que se trata de determinar el grado de coincidencia entre las superficies de los patrones y la de la pieza. La comparación visual exige una atención particular al ángulo de la luz. Para superficies pequeñas, se recomienda utilizar una lupa con un aumento mínimo de 8x. Para la comparación táctil, el operario utilizará la uña o una pieza de cobre como una moneda. rugosimetro de precision portatil tesa hommel rugosímetro

rugosimetro de precision portatil tesa hommel rugosímetro




rugosimetro de precision portatil tesa hommel rugosímetro  rugosimetro de precision portatil tesa hommel rugosímetro


- Metrología
- Metrología básica
- Metalografía
- Ensayo de materiales
- Industria de la conserva
- Proyectores
- Rugosidad y Forma
- Óptica
- Tridimensionales
- Masa (Balanzas)
 - Buscar categorias



Nuevo catálogo Ensayo de materiales Aquí Durómetros, medidor de capas, vibraciones, espesores, rugosidad, microscopios. CV instruments logo distribuidor autorizadoCV instruments




Técnicas de Medida y Metalografía,S.A.
Ignacio Ellacuría 10-12
28017
Teléfono 913562294 / Fax 913555808
Email

  dinamómetro   home · Metrologia · Brazo de medicion 3D · buscar · contacto · trabaja con nosotros · solicitud de información
    © 2015 Tecnimetal Técnicas de Medida y Metalografía, S.A.
