Durómetro Brinell
NEXUS digital
La serie NEXUS 3000 ofrece
un durómetro Brinell o Brinell / Vickers
con un amplio rango de opciones.
El avanzado sistema (célula de carga, fuerza de
retroalimentación,
lazo cerrado, aplicación de carga) del NEXUS permite una
amplia
variedad de cargas de ensayo desde 30 Kgf hasta 3000 Kgf
en un
solo durómetro.
La tecnología NEXUS asegura que sus ensayos son
realizados con
una alta eficiencia lo que significa alta velocidad con
la mayor precisión posible.
La serie NEXUS 3000, diseñado y
fabricado en Holanda, dispone de
los siguientes configuraciones:

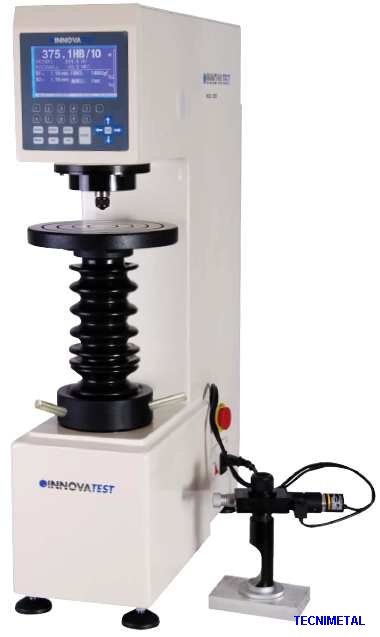

NEXUS 3001
Desde 30 Kgf hasta 3000 Kgf, Brinell (HB), gran pantalla
digital multifunciones, microscopio Brinell, microscopio
y calculador de valores de dureza incorporados. El valor
de la dureza se muestra directamente en la pantalla.
Este valor se convierte a Rockwell, Vickers, Leebs y
Resistencia a al rotura.
NEXUS
3002
Como el NEXUS 3001 pero
permite ensayar tanto la dureza Brinell HB y Vickers HV
Objetivo
electrónico
Conecta un objetivo electrónico opcional e introduce las
diagonales Brinell y Vickers directamente en la CPU del
equipo
apretando un solo botón
Innovaview
Ordenador y la tecnología CCD (cámara USB) permite medir
HB
automáticamente y almacenar las penetraciones en el
sistema o
exportar directamente archivos CSV a EXCELL
Husillo motorizado – Cod. 8081
El NEXUS 3002 puede ser
equipado con un tornillo elevador
automático motorizado para facilitar el posicionamiento
de la
pieza de ensayo y realizar de forma totalmente
automática los
ensayos; posicionamientos, carga principal, descarga.
Opcionalmente se puede comenzar automáticamente una
secuencia de ensayo
Impresora
Una impresora térmica, silenciosa y rápida esta
disponible de
modo opcional
Tipos de marcos
Capacidad vertical estándar 300 mm, profundidad 150 mm,
Cod. 8080:
Marco XL: capacidad vertical 500 mm, profundidad 250 mm.
CONTROL DEL PROCEDIMIENTO DE
ENSAYO
Los sistemas tradicionales de medición de dureza
utilizas un
sistema mecánico de peso muerto o inadecuados mecanismos
de muelle para aplicar la fuerza de ensayo.
Tales sistemas carecen de un sistema de control además
de no disponer de la capacidad de retroalimentar sobre
la fuerza aplicada.
La tecnología de lazo cerrado con un sistema de
retroalimentación, como la aplicada en los equipos de la
serie NEXUS, mide constantemente y controla la fuerza
aplicada sobre el penetrador del durómetro y la
superficie ensayada. Consecuentemente este sistema de
control superior ofrece casi una selección ilimitada de
las cargas de
ensayo para virtualmente cualquier condición de ensayo.
PRECISIÓN, FIABILIDAD Y EFFICIENCIA
Eliminación de sobre disparo debido a sofisticados
algoritmos que detectan el contacto del penetrador y la
superficie del objeto ensayado en combinación con
materiales
típicamente elásticos. La aplicación y la retirada de la
fuerza de ensayo son totalmente automática.
La tecnología NEXUS no solo garantiza precisión y
fiabilidad.
El sistema CPU de 32 bites también da velocidad de
ensayo muy elevadas. Más ensayos en menos tiempo.
PANTALLA Y TECLAS FUNCIÓN
La gran pantalla LCD muestra lecturas Brinell y Vickers
con (doble) conversión simultanea a otras escalas de
dureza y resistencia a la rotura. Una barra de carga
muestra cada proceso del sistema de aplicación de carga.
En la parte inferior de la pantalla LCD una barra de
información muestra un manual simplificado on-line o
valores estadísticos en tiempo real.
Presionando el boton de Set-up, la pantalla mostrara una
opción de establecimientos iniciales los cuales
pueden ser fácilmente alterados mediante el uso de
flechas y OKs
MODERNICE SU NEXUS MAS TARDE
Debido al sistema flexible NEXUS, es posible programar
virtualmente cualquier ensayo entre 30 Kgf y
3000 Kgf. Todos los dispositivos opcionales tales como
objetivo electrónico, tornillo automático o
selección de cargas personalizado pueden ser instalados
en su equipo incluso años más tarde.
Modernizar y mantener
MICROSCOPIO ELECTRÓNICO
El microscopio electrónico opcional con un encoder de
alta resolución permite observar las penetraciones u
hacer más fácilmente las mediciones a la vez que hacer
los
ensayos mas rápidamente sin posibilidad de error.
El microscopio electrónico registra el diámetro real de
la huella (Brinell) o las diagonales de las huellas
Vickers
mediante un solo botón. No se requiere micrómetro de
lectura adicional. Simplemente ajustar a cero el
microscopio, medir la huella, presionar el botón en el
microscopio y leer el valor Brinell en la pantalla del
durómetro.
HUSILLO AUTOMÁTICO – Cod. 8077
Los equipos NEXUS pueden ser opcionalmente equipados con
un husillo elevador motorizado. Esta opción permite un
posicionamiento de la pieza de ensayo más rápido y fácil
lo que permite realizar un ciclo de ensayo totalmente
automático.
PENETRADORES
· Brinell 1 mm
· Brinell 2 mm
· Brinell 2.5 mm
· Brinell 5 mm
· Brinell 10 mm
· Vickers piramidal (NEXUS 3002)
SISTEMA
INNOVAVIEW ® modelo HB100 (Opcional)
Sistema de escaneo de video portátil para medir y
determinar los valores de dureza Brinell
automáticamente. Excelente solución para mediciones
rápidas y fáciles de dureza Brinell con bolas
de diámetro 1, 2, 2.5, 5 y 10 mm y para cargas aplicadas
desde 1 hasta 3000 kg.
· Incluyendo base magnética para mediciones precisas
· Fácil de usar: posicionar el sistema de escaneo en la
huella hecha sobre una superficie plana o curva,
presionar el botón para determinar la dureza relativa y
el diámetro de
penetración.
· Precisión del diámetro medido es de hasta 0.001 um
· Posibilidad de establecer valores de tolerancias SI/NO
(Límites superior e inferior)
· Posibilidad de mostrar las últimas 5 medidas tomadas
· Almacenamiento automático de imágenes y archivos
relativos a las mediciones
· Almacenamiento del ID del operario, fecha/hora,
parámetros de dureza, valores de dureza medidos,
localización de la imagen archivada
Software
· Mide la huella automáticamente o manualmente
· Salva la imagen de la huella en un formato dedicado
· Los resultados pueden ser importados a EXCELL
· Cada medida es registrada con información sobre el
diámetro de bola, carga aplicada, duración de carga
· Las últimas 5 mediciones pueden ser mostradas en
pantalla
· Las imágenes tomadas pueden ser copiadas
Suministro
estándar:
· Equipo principal
· Yunque plano Diámetro 200 mm
· Microscopio analógico 20x (Brinell)
· Microscopio analógico 60x (sólo modelo 3002)
· Bloques Patrón Brinell y penetradores
· Salida de datos RS-232
· 4 Patas ajustables
· Fusible
· Manual de usuario e Instalación
· Certificado de
calidad
Accesorios opcionales:
· Tornillo motorizado
· Microscopio analógico con luz LED 30x, 40x, 100x
· Microscopio electrónico con objetivos
· Dispositivo HB100 para medición de huellas por escaneo
y sistema de gestión de datos
· Marco extendedlo altura/anchura
· Penetradores y bloques patrón certificados
· Penetradores y bloques patrón para Brinell y Vickers
· Mesa sólida para ensayos y cabina para almacenar
| Escala Brinell |
Brinell HBW 10/3000, HBW 10/1500, HBW
10/1000, HBW 10/500,
HBW 10/250, HBW 10/125, HBW 10/100, HBW 5/750,
HBW
5/250, HBW 5/62.5, HBW 2.5/187.5 |
| Resolución de durezas |
0,1 unidades Brinell para HB<100 sino 1
unidad |
| Cargas de ensayo |
62.5, 100, 187.5, 250, 500,750, 1000, 1500 y
3000 kgf |
| Pantalla |
Digital, Selección de fuerza de ensayo,
fuerza de ensayo real,
tiempo de aplicación de carga |
| Entrada de datos |
Botones de membrana |
| Aplicación de fuerza |
Automática, Motor de carga de ensayo
controlado por lazo cerrado |
| Ciclo de ensayo |
Motorizado (precarga aplicada manualmente) |
| Duración de la carga |
Aplicacción ajustable y tiempo
de ensayo 5-60 seg
(pasos de 5 seg) |
| Microscopio de medición |
Incremento 20x, resolución 5 micras |
| Precisión |
Conforme a EN-ISO 6506 |
| Ubicación de muestra de ensayo |
Espacio vertical 220mm Espacio horizontal
135mm |
| Acceso muestra de ensayo |
Superficies externas aproximadamente planas. |
| Suministro de energía |
220V / 50Hz |
| Dimensiones de máquina |
Ancho 236mm Largo 550mm Altura 753mm |
| Peso |
123 kg |
