Características principales
Pantalla

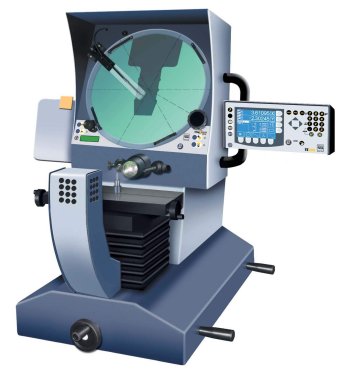

El proyector de
perfiles TESA-SCOPE 355H
está equipado con una pantalla de de 390 mm de
diámetro con clips de sujeción rotativos y retícula 60°
/ 90°.
La visualización
digital angular (por rotación de la pantalla) se realiza
en modo absoluto o incremental. Su resolución es de
0°.01’.
Objetivos tele-céntricos
El
montaje de los objetivos se efectúa por bayoneta. Los
diferentes objetivos disponibles son los siguientes:
Objetivo
10x
Objetivo
20x
Objetivo
25x
Objetivo
31,25x
Objetivo
50x
Objetivo
100x
|
|
10x |
20x |
25x |
31.25x |
50x |
100x |
|
Campo de visión |
35 mm |
17.5 mm |
14 mm |
11.2 mm |
7 mm |
3.5 mm |
|
Distancia de trabajo(W) |
80 mm |
82 mm |
70 mm |
56 mm |
53 mm |
43 mm |
|
Altura máxima (M) |
100 mm |
100 mm |
100 mm |
100 mm |
100 mm |
100 mm |
|
Diámetro máximo (D) |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
|
Longitud del objetivo(C) |
30 mm |
32 mm |
44 mm |
61 mm |
63 mm |
71 mm |
|
Longitud máxi. del objeto a medir
(X)=Y-(W+C) |
172 mm |
168 mm |
168 mm |
165 mm |
166 mm |
168 mm |
Mesas de medida
Superficie 350 x 210 mm (X/Y)
Carrera de
medida 200 mm x 100 mm (X/Y)
Resolución
de la visualización 0,001 mm
Carga
útil 20 kg
Desembragado
del eje X (desplazamiento rápido)
Superficie 440 x 282 mm (X/Y)
Carrera de
medida 300 mm x 150 mm (X/Y)
Resolución
de la visualización 0,001mm
Carga
útil 20 kg
Desembragado
del eje X (desplazamiento rápido)
Iluminación
Perfil: Lámpara
24 Voltios – 150 Vatios
Refrigeración
por ventilador, 24 Vdc
Superficie:
Fibras ópticas orientables
Lámpara 24 V –
150 W
Refrigeración
por ventilador, 24 Vdc
SAVE LAMP:
economizador de energía.
El modo espera
de las lámpara se activa tras 5 minutos sin
desplazamiento de los ejes A, X e Y.
El modo espera
de los ventiladores se activa 1 minuto después de que se
apaguen las lámparas.
Alimentación
115 Voltios - 60
Hz
230 Voltios - 50 Hz |
