Microdurómetro Vickers



Microdurómetro Vickers CV400DTS


Microdurometro vickers CV400DTS

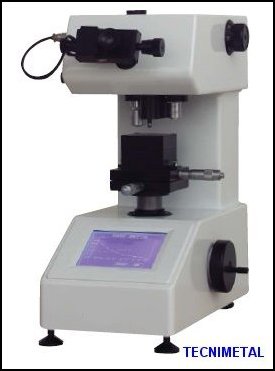

Microdurómetro Vickers CV400DTS

Torreta motorizada con microscopio de medición DIGITAL con sistema de PANTALLA TÁCTIL

Características principales:

· Torreta motorizada
· Sistema de Control de Medición Fácil
· Microscopio DIGITAL de alta calidad para incrementar la eficiencia operativa
· Control de carga totalmente automática
· Sistema operativo fácil de usar
· Con dos recorridos ópticos
· Impresora térmica de alta velocidad incorporada
· Mesa XY con lectura mínima de 0.01 mm
· Torreta opcional con penetrador Dual (Vickers/Knoop)
· Opcional carga de ensayo 2 Kg


Aplicaciones habituales

  • Aceros, metales no férricos, placas de contacto en motores de combustión interna, pequeños componentes de precisión

  • Plásticos delgados, hojas metálicos, recubrimientos electrolíticos, recubrimientos superficiales, metales laminados

  • Efecto de tratamientos térmicos, Estudio del efecto térmico en materiales, análisis de profundidad de cementaciones y capas endurecidas mediante llama.

Suministro:

  • Equipo principal

  • Torreta motorizada

  • Penetrador de diamante Vickers

  • Objetivos 10x, 40x

  • Lentes 15x

  • Mesa XY con micrómetros

  • Pies de ajuste (3 piezas)

  • Dispositivo de agarre (3 piezas)

  • Extensión para cámara CCD

  • Lente digital incluyendo tapa protectora

  • Placas de ensayo Micro-Vickers (2 piezas)

  • Bombilla de repuesto 12V-30W

  • Fusibles de repuesto (2 piezas)

  • Manual de usuario e instalación

  • Certificado de fabricante CV INNOVATEST

Accesorios opcionales:
· Carga de ensayo 2 Kg/ escalas
· Penetrador Knnop
· Sistema de video filar (reticulado)
· Certificado del penetrador y de los patrones


Sistemas opcionales
· Sistema CV-CCD para avances longitudinales semi-automático y totalmente automáticos, ensayo de modelos mediante apoyo informático y plataforma motorizado.



Características técnicas.

Escalas Vickers HV0.701, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 (HV2)
Pantalla

Muestra: lectura de dureza a través de calculador de entrada, ajustes
generales, diagonales, tiempo de ensayo, conexiones RS-232, ajustes de
iluminación

Carga de ensayo

10 – 25 – 50 – 100 – 200 – 300 -500 – 1000gf (opcional 2000gf)

Precisión

Conforme a EN-ISO 6507 y ASTM E384

Control de carga

Automática (carga/residencia/descarga)

Duración de la carga

De 5 hasta 60 segundos (incrementos de 5 segundos)

Selección de carga de ensayo

Mediante botón de aguja, (la carga aplicada es mostrada en pantalla)

Microscopio
-Objetivos
-Incremento de las lentes
-Incremento total
-Rango de medición
-Resolución

10x, 40x
15x / codificador mecánico
150x (observación), 600x (medición)
200 micras
0.03 micras

Escenario XY
-Dimensiones
-Rango de recorrido
-Resolución

100 mm x 100 mm
25 mm x 25 mm
0.01 mm (micrómetros)

Capacidad de muestra
-Altura máxima
-Profundidad máxima
-Recorrido óptico

85mm (2.55”)
90mm (3.35”) (desde el centro)
0.01mm conectable

Corriente eléctrica

110-220 V, 50 Hz

Dimensiones

470x210x420 mm

Peso

36 Kg

Catálogo en pdf microdurómetro vickers CV400DTS

Información adicional.-

El ensayo de dureza Vickers, llamado el ensayo universal, es un método para medir la dureza de los materiales. Sus cargas van de 5 a 125 kilopondios (de cinco en cinco). Su penetrador es una pirámide de diamante con un ángulo base de 136º.

Se emplea para láminas tan delgadas como 0.006 pulgadas y no se lee directamente en la máquina. Para determinar el número de dureza se aplica la siguiente fórmula:

HV = (1.8544 * F) / d2
