Medidores verticales
columna de
alturas tesa columna de alturas |
 |
| |
| |
Columnas
de alturas
columna de alturas tesa columna
de alturas
|
|
columna de alturas tesa
columna de alturas

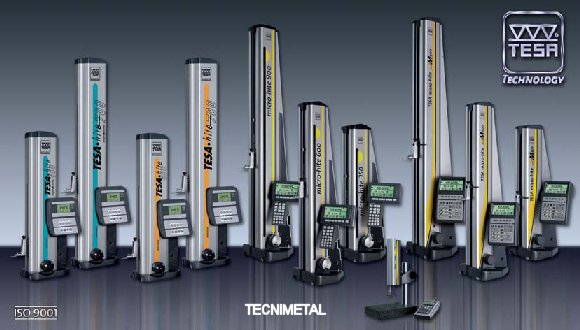

TESA propone una gama completa y homogénea de
medidores verticales.
Esta amplia gama permite a cada usuario adquirir
el instrumento adecuado en función, por un lado,
de las exigencias metrológicas de su aplicación,
y por el otro, de su presupuesto. El abanico va

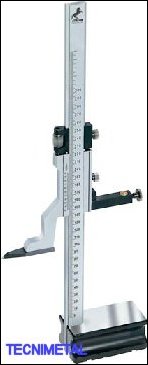

desde un simple trazador hasta el medidor
motorizado capaz de establecer valores en dos
coordenadas.
|
|
Descargue Catálogo
columna de alturas tesa columna de alturas |

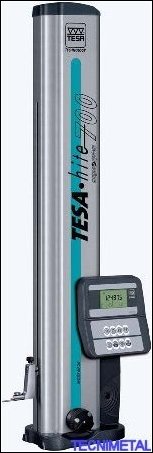

TESA-HITE magna 400 y 700
columna de alturas tesa columna de alturas
columna de alturas tesa
columna de alturas
Resistente a las peores condiciones de
taller de producción
Nacidos de la tecnología TESA de sobra aprobada, los
dos modelos TESA-HITE magna 400 y 700, equipados con
el sistema de medida patentado TESA magna μ system,
afrontan con éxito las peores condiciones de
producción, con proyecciones de líquidos y con
partículas de polvo en especial. Sus excepcionales
características ofrecen la relación
precio/prestaciones más favorable del mercado y los
convierten en instrumentos indispensables en el
taller. Robustos y fiables, sus diseños futuristas
garantizan una resistencia máxima para utilizarlos
cerca de las máquinas de fabricación. Cada medidor
se alimenta con una batería y capta dimensiones de
altura así como las dimensiones de diámetros,
distancias entre dos gargantas o dos agujeros,
anchura de ranuras, y más.icolumna
de alturas tesa columna de alturas
|
-
Gran campo de aplicación, dos
tamaños disponibles con campos de medida de 415 mm/
16 in o 715 mm/ 28 in, respectivamente.
-
Electrónica totalmente protegida
contra la penetración de líquidos o de partículas de
polvo(IP65).
-
• Pupitre fijo, visualización
digital de 0,001 / 0,005 /0,01 mm o 0,0001 / 0.0002
/ 0.001 in.
-
Palpado dinámico de la pieza con una
fuerza de medida constante.
-
Alta fiabilidad y simplicidad
desconcertante para verificar agujeros y ejes
gracias al sistema TESA de búsqueda del punto de
inflexión
-
– exclusivo y patentado.
-
• Confirmación de la toma del valor
-
por medio de una señal acústica,
-
programable.
-
• Toma de errores de paralelismo.
-
• Sistema de medida magnético
-
TESA que garantiza un funcionamiento
-
en condiciones extremas
-
de trabajo – patentado.
-
• Visualización de gran formato
-
con símbolos para las funciones de
medida.
-
Puesta acero en cualquier punto del
campo de medida.
-
Función PRESET para introducir un
valor cualquiera.
-
Conversión métrica y pulgadas.
-
Salida RS 232 para trasferir datos.
-

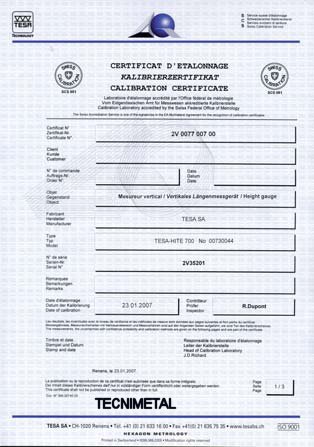

Certificado SCS suministrado con
cada instrumento.
columna de alturas tesa
columna de alturas
|
|
 Descargue Catálogo
columna de alturas tesa columna de alturas
|

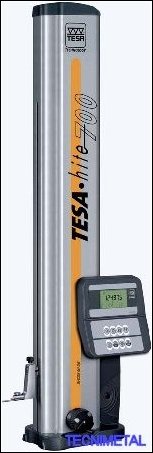

TESA-HITE 400 / 700
columna de alturas tesa
columna de alturas
La precisión en movimiento
Gracias a su robustez y su fiabilidad,
los TESA-HITE 400 y 700 dotados del sistema de medida
opto-electrónico con regla incrementad TESA, patentado,
son ideales para aplicaciones en taller.
columna de alturas tesa columna de alturas
Su alimentación con batería asegura su
total autonomía. Cada versión permite, entre otras, la
toma de dimensiones de altura o escalones, de diámetros,
de distancias entre gargantas o agujeros y longitud de
ranuras. Excelente relación precio/prestaciones.
co lumna
de alturas tesa columna de alturas
|
-
Gran campo de aplicación, dos
tamaños disponibles con campos de medida de 415 m/
16 in o 715 mm / 28 in, respectivamente.
-
Colchón de aire integrado para el
desplazamiento del medidor sobre el mármol.
-
Electrónica totalmente protegida
contra la penetración de líquidos o de polvo (IP65).
-
Pupitre fijo, visualización digital
de 0,0001 / 0,001 / 0,01 mm o 0.00001 / 0.0001 /
0.001 in.
-
Palpado dinámico de la pieza con
fuerza constante.
-
Alta fiabilidad y simplicidad
desconcertante en la verificación de los agujeros y
ejes gracias al sistema TESA para la búsqueda del
punto de inflexión – exclusivo y patentado.
-
Confirmación de la toma del valor
por medio de una señal acústica, programable.
-
Medida de errores de paralelismo.
-
Medida de los errores de
perpendicularidad con un instrumento digital, con
indicación del ángulo de la recta de regresión.
-
Sistema de medida opto- electrónico
TESA, patentado. Alta precisión garantizado en
permanencia por la regla de vidrio, muy estable a lo
largo del tiempo.
-
Visualización de gran formato con
símbolos para las funciones de medida.
-
Puesta a cero en cualquier punto del
campo de aplicación.
-
Función PRESET para introducir un
valor cualquiera.
-
Conmutación métrica e pulgadas.
-
Salida RS 232 para trasferir los
datos.
-
Certificado SCS suministrado con
cada instrumento.
|
|
|
|
|
-
Descargue catálogo
|

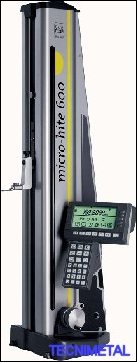

TESA MICRO-HITE 350 / 600
/ 900
Instrumentos autónomos para la medida en 1 o 2 direcciones de coordenadas de
dimensiones interiores, exteriores, escalonadas, de
altura, de profundidad y de distancia en
elementos geométricos con superficies planas,
paralelas o cilíndricas.
El punto de inflexión se establece
automáticamente sobre agujeros y ejes –
Con funciones de memoria «máx.», «mín.»
y «máx.-mín.» en medida dinámica.
La utilización del palpador digital TESA
IG-13 permite establecer errores de
perpendicularidad, de rectitud y de paralelismo, así como
los errores de alabeo axial y radial.
Explotación de los resultados según ISO 1101.
|
• Un concepto perfecto y una
construcción de calidad son el fruto de una larga
experiencia en el desarrollo y la fabricación de los
medidores verticales.
• Ideal para sus operaciones de medida
cerca de la producción – Sin cables.
• Palpado simple, rápido y fiable de la
pieza a verificar, incluso de agujeros.
• 3 Instrumentos base con campo de
medida de 365, 615 o 920 mm.
• Visualización digital métrica e
pulgadas; pasos de 0,0005, 0,001, 0,01 y 0,1 mm o
equivalente en unidades pulgadas.
• Gran precisión en longitudes,
perpendicularidades y rectitudes garantizada por la
corrección automática de los errores sistemáticos (CAA –
Computer Aided Accuracy).
• Coeficiente de dilatación idéntico al
del acero (11,5 x 10 -6
K-1).
• Pupitre POWER PANEL para tratar y
exportar valores al ordenador.
• Operaciones manuales de cálculo, muy
fáciles.
• Programación posible de 99 programas
de medida, cada uno con 64 cotas con tolerancias.
• Impresora integrada o externa para
salida de datos en A4.
• Salida RS 232.
• Certificado del Servicio suizo de
calibración (SCS, equivalente a ENAC) suministrado con
cada instrumento. |
 Descargue catálogo
|
Medidores verticales TESA

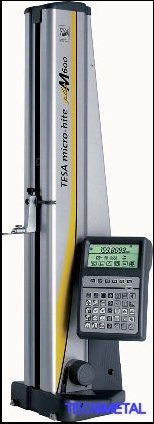

MICRO-HITE plus M 350 / 600 / 900
La rapidez del uso manual y la precisión
de la motorización
El TESA MICRO-HITE plus M se distingue
de todos los otros medidores verticales por
sus prestaciones metrológicas excepcionales
y por una utilización instintiva y cómoda. Su
volante de mando exclusivo permite compaginar la rapidez del concepto manual con la
precisión y simplicidad de utilización del
concepto motorizado.
Instrumentos autónomos y robustos,
idealmente concebidos para una utilización en
taller como en laboratorio.
Miden las longitudes con forma de
dimensiones exteriores, interiores, de altura, de
profundidad y de distancia en los elementos
geométricos con caras planas, planos paralelos o
cilíndricos, en 1 o 2 direcciones de coordenadas –
Permiten determinar la posición de los agujeros
en dos dimensiones en los sistemas cartesianos
y polares – Para el control de la
posición de la columna de guiado, cada instrumento se
ajusta mecánicamente en fábrica según un
procedimiento
TESA (patentado), que permite establecer cualquier error de forma y de posición
fácil y rápidamente con un comparador de
palanca. –
La utilización conjunta del palpador
digital TESA IG-13 y del pupitre Power Panel
plus M permite también medir errores de
perpendicularidad y de rectitud según ISO 1101.
|
• Un concepto modular, salido de la gama
TESA MICRO-HITE, ofrece una flexibilidad y un confort de
uso elevados.
• El volante de mando de concepción
revolucionaria se sitúa próximo a la base del
instrumento. Permite, por un lado, desplazar el
instrumento mediante el colchón de aire, y por el otro,
desplazar el palpador y activar funciones de medida. Su
utilización es instintiva y permite un manejo fácil y
preciso. Con una simple acción sobre este volante se
puede activar el desplazamiento rápido, el
desplazamiento lento al punto de medida, el palpado
hacia arriba o hacia abajo y la medida de un agujero o
un eje.
• 3 instrumentos base con un campo de
medida de 365, 615 o920 mm.
• 3 pupitres de mando, a elegir, para el
tratamiento y la salida de datos.
• Visualización digital, métrica e
pulgadas; paso de 0,0001 y 0,001 mm o equivalente en
pulgadas.
• Funcionamiento autónomo, sin cables,
gracias a la batería que incorpora.
• Colchón de aire integrado que facilita
el desplazamiento del instrumento sobre el mármol de
control.
• Cabeza de medida motorizada para
palpados rápidos de los puntos de medida con fuerza de
medida constante.
• El sistema TESA μ system asegura una
facilidad y una fiabilidad incomparable de la medida.
• Alta precisión asistida por ordenador
(CAA – Computer Aided Accuracy).
Los valores de corrección memorizados
añaden precisión a la mecánica.
• Coeficiente de dilatación idéntico al
del acero (11,5 x 10 -6
k-1).
• Salida RS 232.
• Certificado del Servicio suizo de
calibración SCS, (Equivalente a ENAC) suministrado con
cada instrumento. |
 Descargue catálogo
 Descargue catálogo
|
Pupitres de mando para TESA MICRO-HITE
plus M 350 / 600 / 900
Pupitre de mando 1D
Con programa para la medida en una
dirección de coordenadas más el paralelismo y el alabeo.
Valor del paso:
-
0,0001 / 0,001 mm
-
0.00001 / 0.0001 in
Pupitre de mando TESA POWER PANEL plus M
Con programa de medida en 1 y 2
direcciones de coordenadas
• Toma de los errores de planitud,
paralelismo y alabeo.
• Medida de los errores de
perpendicularidad y de rectitud.
• Medida de ángulos.
• Entrada de valores por el teclado o
instrumento digital.
• Programación automática de los ciclos
de medida en modo aprendizaje “Teach-in”. El número total
de características memorizadas puede alcanzar 9999,
repartidas en varios programas (máx. 999 por programa).
• Capacidad de memoria para 25000
valores medidos.
• Tratamiento estadístico de los valores
tomados (SPC) con salida de la media, campo, desviación
estándar, histograma, comparación valor dato/valor efectivo,
número de valores fuera de tolerancias, límites de
control, planos de control.
• Impresión de protocolos de medida en
formato A4 con tablas y gráficos. Edición de encabezamientos personalizados.
|
 Descargue catálogo
|

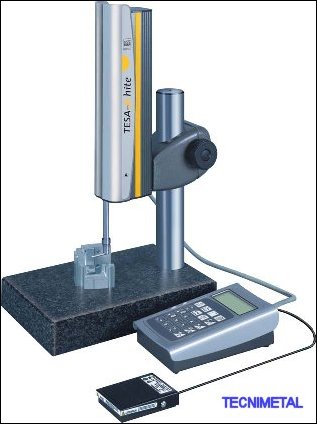

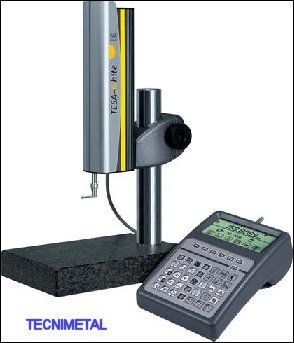

Medidor vertical TESA-μHITE
La estación de medida para aplicaciones
múltiples
Medidor compacto con soporte de medida – Captador para la medida coaxial según el
principio del comparador (ABBE) o durante la
utilización del contacto descentrado respecto al eje del instrumento.
Verifica las dimensiones interiores,
exteriores, escalonadas, de altura, de profundidad y
distancias de elementos geométricos a superficies planas paralelas o cilíndricas.
Búsqueda automática del punto de
inflexión en agujeros o ejes – Funciones memoria
«máx.», «mín.» y «máx.-mín.» en medida dinámica.
Según la configuración de medida
utilizada, el equipo ofrece un gran número de
posibilidades que engloban las medidas de la planitud,
de paralelismo, de la rectitud y del alabeo
radial, entre otras.
• Ideal para medir piezas pequeñas cerca
de los puestos de fabricación.
• Campo de medida de 100 mm.
|
• Visualización digital de 0,001 mm y 0,0001 mm o 0.0001 in y 0.00001 in.
• Error máx. admisible de solo 2 μm (1 μm para la medida coaxial) gracias a la corrección automática de los errores sistemáticos por CAA (Computer Aided Accuracy).
• Captador integrado para la medida de
la temperatura de manera que el coeficiente de dilatación del instrumento sea idéntico
al del acero (11,5 x 10 -6
K-1).
• Cabeza de medida motorizada para
palpados rápidos y fiables de los puntos de
medida.
• Toma automática de los valores
medidos, control sobre la base de la estabilidad
de la fuerza de medida y de sus valores
medidos.
• Activación motorizada de la fuerza de
medida constante, programable por el operario.
• Operaciones manuales de cálculo
mínimas.
• Salida RS 232 con conexión directa a la impresora TESA PRINTER SPC.
• Capacidad de memoria para 99 valores individuales.
|
 Descargue catálogo
|
TESA-μHITE .
Potencia, prestaciones y facilidad de
manejo gracias al pupitre Power Panel plus M
Se pueden utilizar todas las funciones
del pupitre TESA POWER PANEL plus M, excepto de la
medida de los errores de perpendicularidad (ver detalles
en las páginas M-15 y M-17).
|
 Descargue catálogo
Descargue catálogo
|
Medidores y trazadores
ETALON digitales o con nonio

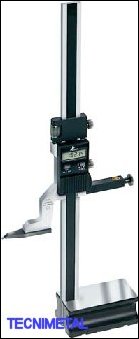

Medidores y trazadores digitales
• Resolución de 0,01 mm/0.005 in
• Interfaz RS 232
Medidores y trazadores con nonio
• Divisiones de 0,02 mm
• Lectura sin paralaje – Escala sobre fondo cromado
mate |
 Descargue catálogo
|
Gramiles con reloj
Construcción robusta y utilización
simple – Guiado de la cabeza de medida sobre dos columnas – Manivela para el
desplazamiento fácil – Dos contadores mecánicos que operan en sentido opuesto
para la indicación de los milímetros
– Escala circular de 0,01 mm
– Toma del
cero en cualquier punto del campo de medida
– Esfera giratoria.
|
|
Control de fabricación
-
Los medidores verticales son
instrumentos de una coordenada utilizados sobre el
mármol de control, preferiblemente de granito. El
TESA-μHITE que les presentamos lo demuestra: el
mármol de control y el medidor vertical pueden
formar conjuntamente un sistema de medida completo.
-
Estos instrumentos con aptitudes
múltiples están destinados a las operaciones de
control en proceso de fabricación, directamente en
la máquina o en un grupo de ellas. Se realizan
medidas en el momento de los reglajes o sobre
muestras, esencialmente cuando la fabricación y las
dimensiones de las piezas son críticas.
-
Los medidores TESA-HITE y TESA
MICRO-HITE no exigen personal cualificado. Su fácil
y fiable utilización está al alcance de todos los
operarios del taller.
-
Certificado de calibración SCS
La nueva línea de producción de los
TESA-HITE y TESA MICRO-HITE está dotada de un
laboratorio certificado por el Servicio suizo de
acreditación. Cada medidor vertical viene acompañado
de un certificado SCS (Equivalente a ENAC), de forma
gratuita. La ínfima variación de temperatura (20°C
±0,1°) y la utilización de bloques patrón
escalonados de alta precisión permiten alcanzar una
incertidumbre de medida extremadamente pequeña en la
calibración del medidor.
• Una primera fase establece valores
utilizados para la auto corrección de los errores
sistemáticos del medidor (CAA – Computer Aided
Accuracy).
• Los valores de corrección
obtenidos se guardan en la memoria del instrumento.
• El certificado de calibración se
establece con los valores obtenidos en una nueva
serie de medidas efectuada en otro lugar equipado
también con un sistema de bloques patrón
escalonados.
El procedimiento de calibración aplicado
y la certificación SCS garantizan la trazabilidad de
cada medidor TESA.
|
|
|
|
|
|
 |
|
 |
|
|
|
Nuevo catálogo
Ensayo de materiales
Aquí Durómetros, medidor de
capas, vibraciones, espesores, rugosidad, microscopios.
 CV
instruments |
|
Técnicas de Medida y Metalografía,S.A.
Ignacio Ellacuría 10-12
28017
Teléfono 913562294 / Fax 913555808
Email |
|
|
